ما هي آلة الثني البارد؟

في صناعة بناء السفن ومعالجة المعادن الحديثة، تحل آلات الثني البارد، كمعدات تشكيل أساسية، محل طرق التشكيل الساخنة التقليدية تدريجيًا، وتصبح حاسمة لتحسين جودة وكفاءة بناء السفن.

1. التعريف الأساسي وتطبيقات آلات الثني البارد

A آلة الثني الباردة هو جهاز عالي الدقة يستخدم تقنية التشكيل على البارد لمعالجة الصفائح المعدنية (مثل ألواح الفولاذ البحرية) وتحويلها إلى أسطح هندسية معقدة مختلفة في درجة حرارة الغرفة.

إنها المعدات الرئيسية لتشكيل الأسطح المنحنية لهياكل السفن، وهي قادرة على التعامل مع ألواح الفولاذ البحرية بسماكة تتراوح بين 6 و50 ملم. سواء كان ذلك يختًا صغيرًا رقيقًا أو ناقلة نفط عملاقة رائعة، فإن آلة الثني على البارد يمكنها ثني صفائحها الفولاذية السميكة بدقة إلى الانحناء المطلوب، مما يلبي سيناريوهات التطبيقات المتنوعة.

2. مبدأ عمل آلات الثني على البارد: من المرونة إلى اللدونة

يكمن منطق التشغيل الأساسي لآلات الثني البارد في التحكم الدقيق في الخواص الفيزيائية للمواد المعدنية. ميزاته الهيكلية النموذجية هي كما يلي:

ترتيب الأسطوانة:

عادة، يتم استخدام ترتيب متماثل من ثلاث أو أربع بكرات.

عملية التشكيل:

تطبق المعدات ضغطًا تدريجيًا على اللوحة الفولاذية من خلال الأسطوانات. في المرحلة الأولية من المعالجة، يخضع المعدن أولاً لتشوه مرن؛ ومع زيادة الضغط، يدخل المعدن في حالة التشوه اللدن، وبالتالي يتغير شكله بشكل دائم.

الربط متعدد المحاور:

للصفائح الزائدة المعقدة (الأسطح المنحنية ثلاثية الأبعاد)، متقدمة آلة الثني الباردة يمكن أن تحقق s التحكم في الارتباط متعدد المحاور، مما يضمن محاذاة انحناء الانحناء في كل البعد بشكل مثالي.

3. التحكم الذكي والمراقبة الدقيقة

لم تعد آلات الثني على البارد الحديثة عبارة عن مكابس ميكانيكية بسيطة، بل أصبحت أدوات دقيقة تدمج تكنولوجيا التحكم العددي باستخدام الحاسب الآلي:

محرك سيرفو والتحكم PLC:

يتم تشغيل المعدات بواسطة محركات مؤازرة عالية الأداء، ويتم ضبط الضغط وسرعة التغذية لكل بكرة بدقة من خلال نظام PLC (وحدة التحكم المنطقية القابلة للبرمجة).

ردود الفعل في الوقت الحقيقي وتعويض Springback:

سوف ينتج المعدن كمية معينة من "الربيع" بعد الانحناء. نظام ردود الفعل في الوقت الحقيقي من أ آلة الثني الباردة يراقب تشوه الصفائح المعدنية ويقوم تلقائيًا بحساب وتعويض الزنبرك الخلفي، مما يضمن تطابق الأبعاد النهائية تمامًا مع نموذج التصميم.

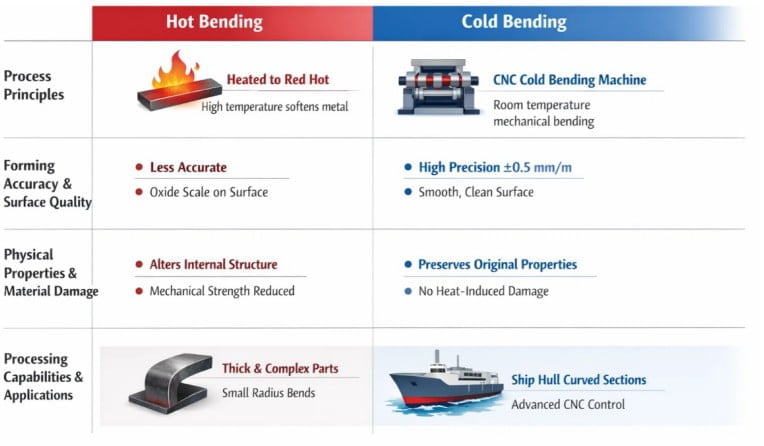

ما الفرق بين الانحناء الساخن والانحناء البارد؟

في معالجة المعادن وبناء السفن، يعد ثني صفائح الفولاذ الصلبة إلى أشكال مثالية تقنية أساسية. الانحناء الساخن والانحناء البارد عمليتان مختلفتان بشكل واضح.

1. الفرق في مبادئ العملية

الانحناء الساخن:

يستخدم التسخين بدرجة حرارة عالية (عادة إلى حالة السخونة الحمراء) لتليين المعدن، مما يقلل من قوة الخضوع، وبالتالي تحقيق تشوه البلاستيك تحت قوى خارجية صغيرة نسبيًا.

الانحناء البارد:

في درجة حرارة الغرفة، يتم استخدام معدات مثل آلة الثني الباردة لإجبار التشوه من خلال الضغط الميكانيكي. بأخذ آلة الثني البارد CNC المتقدمة كمثال، فإنها تطبق الضغط التدريجي على صفائح الفولاذ باستخدام ثلاث أو أربع بكرات مرتبة بشكل متماثل، مما يؤدي إلى انتقالها من التشوه المرن إلى التشوه البلاستيكي.

2. دقة التشكيل وجودة السطح

في الصناعات ذات متطلبات الدقة العالية للغاية (مثل الطيران وبناء السفن الدقيقة)، تظهر آلات الثني البارد مزايا تكنولوجية كبيرة:

الدقة الخطية:

بسبب عدم اليقين من التمدد الحراري والانكماش أثناء الانحناء الساخن، غالبا ما يحدث تشوه الانكماش بعد التبريد. في المقابل، يمكن تحسين الدقة الخطية للثني البارد بمقدار ثلاث مرات. يمكن أن تصل دقة التشكيل لآلات الثني البارد CNC الحديثة إلى ±0.5 مم/م.

جودة السطح:

يؤدي العمل على الساخن بسهولة إلى إنتاج مقياس أكسيد أو تلف حريق على السطح المعدني. يمكن للثني البارد أن يحقق جودة سطح اللوحة الفولاذية بدرجة Sa2.5، مما يخلق ظروف سطح مثالية للحام الأوتوماتيكي اللاحق.

3. الخصائص المادية والأضرار المادية

وهذا هو واحد من أهم الاختلافات الأساسية بين الاثنين. تضمن آلات الثني البارد عدم تأثر خصائص المواد بالحرارة أثناء المعالجة.

الانحناء الساخن:

يمكن أن تؤدي درجات الحرارة المرتفعة إلى تغيير الهيكل الداخلي للفولاذ وحتى التسبب في فشل بعض عناصر صناعة السبائك، مما يؤثر على القوة الميكانيكية للوحة الفولاذ.

الانحناء البارد:

تعمل في درجة حرارة الغرفة، فهي تحافظ تمامًا على الخصائص الميكانيكية الأولية للمواد الخام مثل ألواح الفولاذ البحرية. من خلال نظام التغذية الراجعة في الوقت الحقيقي، يمكن لآلة الثني البارد أن تعوض تلقائيًا الزنبرك المعدني، مما يضمن أن الأبعاد النهائية تطابق بدقة رسومات التصميم.

4. قدرات المعالجة وسيناريوهات التطبيق

في حين أن آلة الثني البارد تتفوق في الدقة، إلا أن كلاهما له مجالات تطبيق محددة:

الانحناء الساخن:

يُستخدم عادةً للأجزاء الخاصة ذات السماكات الكبيرة جدًا، أو أنصاف الأقطار الصغيرة جدًا، أو الأشكال المعقدة للغاية، حيث تقلل درجات الحرارة المرتفعة بشكل كبير من مقاومة التشوه.

الانحناء البارد:

حاليا الدعامة الأساسية لتشكيل سطح بدن السفينة. يمكنها التعامل مع ألواح الفولاذ البحرية بسماكة تتراوح من 6 إلى 50 ملم. بالنسبة للألواح الزائدية الخاصة، يمكن لآلات الثني البارد عالية الأداء تحقيق التحكم في الوصلات متعددة المحاور، والتعامل بسهولة مع تحديات الأسطح المنحنية ثلاثية الأبعاد.

ما هي أنواع الانحناء الثلاثة؟

في مجالات معالجة المعادن، وبناء السفن، وتصنيع أوعية الضغط، يعد الثني هو الوسيلة الأساسية والأكثر أهمية لتغيير شكل المواد. بناءً على الاختلافات في درجة حرارة المعالجة، والخصائص الميكانيكية، وتشغيل المعدات، تصنف الصناعة عمومًا الانحناء إلى ثلاثة أنواع رئيسية.

1. الانحناء البارد (تشكيل درجة حرارة الغرفة)

يشير الانحناء البارد إلى عملية الانحناء التي تتم تحت درجة حرارة إعادة بلورة المادة المعدنية (عادةً درجة حرارة الغرفة). وهي حاليًا التكنولوجيا الأكثر استخدامًا والأعلى دقة في صناعة بناء السفن.

المعدات الأساسية:

يستخدم في المقام الأول أ آلة الثني الباردة . تستخدم هذه المعدات ترتيبًا متماثلًا لثلاث أو أربع بكرات، يتم تشغيلها بواسطة محرك مؤازر، لتطبيق ضغط تدريجي على الصفائح المعدنية.

المزايا التقنية:

الحفاظ على خصائص المواد: لا تتأثر المادة بالحرارة أثناء المعالجة، مما يحافظ بشكل كامل على القوة الميكانيكية الأولية للفولاذ.

الدقة العالية: مع نظام CNC (PLC)، يمكن أن تصل دقة التشكيل إلى ±0.5 مم/م، أي أعلى بثلاث مرات من العمليات التقليدية.

جودة السطح: نظرًا لغياب مقياس الأكسيد، يمكن أن تصل جودة السطح إلى درجة Sa2.5، مما يوفر الظروف المثالية للحام اللاحق.

2. الانحناء الساخن (التشكيل بدرجة حرارة عالية)

الثني الساخن هو ثني المعدن عن طريق تسخينه إلى أعلى من درجة حرارة إعادة التبلور (عادة بين 800 درجة مئوية و1000 درجة مئوية).

خصائص العملية:

مع ارتفاع درجة الحرارة، تنخفض قوة خضوع المعدن بشكل كبير، بينما تزداد اللدونة. وهذا يسمح لها بالتعامل مع الألواح الفولاذية السميكة للغاية أو تحقيق الانحناء بنصف قطر انحناء صغير للغاية.

القيود:

المنطقة المتأثرة بالحرارة: يمكن لدرجات الحرارة المرتفعة أن تغير البنية المعدنية الداخلية للمعدن، مما يؤدي إلى تقلبات في الأداء.

صعوبة التحكم الدقيق: من الصعب التنبؤ بدقة بتشوه الانكماش أثناء التبريد.

التأثير البيئي: استهلاك عالي للطاقة وتكوين مقياس الأكسيد، مما يتطلب عمليات طحن لاحقة واسعة النطاق.

3. ثني البلاستيك والتشكيل المعقد (ثني الروابط متعددة المحاور)

يشير هذا النوع في المقام الأول إلى طرق تشكيل خاصة للصفائح الزائدية أو الأسطح المعقدة ثلاثية الأبعاد. غالبًا ما يكون إصدارًا متقدمًا من الانحناء البارد.

خصائص العملية:

يستخدم الجهاز التحكم في الارتباط متعدد المحاور لتسبب انحناء الصفائح المعدنية ليس فقط طوليًا ولكن أيضًا أفقيًا أو في أبعاد أخرى.

المراقبة في الوقت الحقيقي:

تعتمد هذه العملية على نظام ردود الفعل في الوقت الحقيقي. نظرًا للارتداد المرن للمعدن، يجب على النظام مراقبة التشوه في الوقت الفعلي والتعويض تلقائيًا للتأكد من أن الأبعاد النهائية تتوافق تمامًا مع نموذج التصميم.

سيناريوهات التطبيق:

يستخدم على نطاق واسع في معالجة هياكل السفن عالية الدقة، وصهاريج التخزين الكروية، والجدران الخارجية الانسيابية للمباني الحديثة.

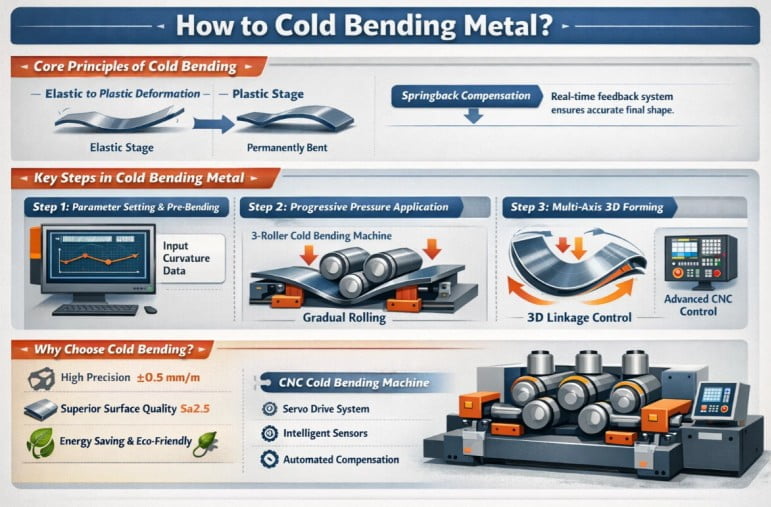

كيفية ثني المعدن على البارد؟

في التصنيع الصناعي الحديث، أصبح المعدن المثني على البارد تقنية أساسية لتحقيق تشكيل عالي الدقة. على عكس العمل الساخن التقليدي، يمكن للثني البارد أن يشكل صفائح فولاذية صلبة إلى أشكال هندسية معقدة دون تغيير خصائصها الفيزيائية.

1. المبادئ الأساسية للانحناء البارد

يكمن جوهر المعدن المثني على البارد في استخدام القوة الميكانيكية لدفع المادة إلى ما هو أبعد من قوة الخضوع. يتم تنفيذ هذه العملية عادةً في درجة حرارة الغرفة، مع الضغط على الصفائح المعدنية (مثل ألواح الفولاذ البحرية التي يتراوح سمكها من 6 إلى 50 مم) باستخدام بكرات آلة الثني الباردة.

من المطاط إلى البلاستيك:

يخضع المعدن أولاً لتشوه مرن، ويعود إلى شكله الأصلي بعد إزالة القوة الخارجية. ومع استمرار الضغط في الزيادة، يدخل المعدن في حالة التشوه اللدن، وبالتالي الحصول على شكل منحني دائم.

تعويض سبرينجباك:

بعد الثني، يعود المعدن إلى حد ما بسبب وجود معامل المرونة. يمكن لآلات الثني البارد CNC الحديثة، من خلال نظام التغذية الراجعة في الوقت الفعلي، مراقبة التشوه تلقائيًا وإجراء تعويض الزنبرك، مما يضمن الأبعاد النهائية الدقيقة.

2. الخطوات الأساسية في أداء ثني المعادن على البارد

الخطوة الأولى: إعداد المعلمة والثني المسبق

أدخل معلمات الانحناء من رسومات التصميم من خلال نظام التحكم PLC. بالنسبة لمعالجة الألواح السميكة، يعد الثني المسبق عند الأطراف أمرًا بالغ الأهمية لضمان استمرارية الانحناء الإجمالي، مما يقلل بشكل فعال من تشكل البقع العمياء.

الخطوة الثانية: تطبيق الضغط التدريجي

آلة الثني على البارد تستخدم ترتيب متماثل من ثلاث أو أربع بكرات. يتم تشغيلها بواسطة محرك مؤازر، البكرات تضغط ببطء للأسفل، لتغذية الصفائح المعدنية. يمنع هذا الضغط التدريجي حدوث تشققات داخلية في المعدن، مما يحافظ على خصائص المادة من تأثيرات الحرارة.

الخطوة الثالثة: الربط متعدد المحاور والتشكيل ثلاثي الأبعاد

بالنسبة للصفائح الزائدية المعقدة، يقوم الجهاز بتنشيط وضع التحكم في الارتباط متعدد المحاور. من خلال الضبط الدقيق للموضع النسبي وزاوية الميل لكل بكرة، يتم ثني الصفائح الفولاذية في وقت واحد في كلا الاتجاهين الطولي والعرضي، مما يحقق دقة تشكيل تبلغ ±0.5 مم/م.

3. مزايا الانحناء البارد: لماذا تختار الانحناء البارد؟

بالمقارنة مع الثني الساخن، يوفر المعدن البارد مزايا كبيرة في بناء السفن وبناء الجسور وبناء الهياكل الفولاذية:

أداء عالي الدقة: يمكن للثني البارد أن يحسن دقة الخط ثلاث مرات، مما يجعله الحل الأساسي لإنشاء أسطح هيكل سفينة عالية الجودة.

جودة سطح فائقة: السطح المعالج خالٍ من مقياس الأكسيد، مما يحقق درجة جودة تبلغ Sa2.5، مما يخلق ظروفًا مثالية لعمليات اللحام الآلية اللاحقة.

توفير الطاقة وحماية البيئة: لا حاجة إلى معدات تسخين تستهلك طاقة عالية؛ المعالجة نظيفة وفعالة.

4. المعدات الرئيسية: دور آلة الثني على البارد CNC

يكمن جوهر تحقيق الانحناء البارد المثالي في أداء المعدات. CNC عالي الجودة آلة الثني الباردة يدمج:

نظام القيادة المؤازرة: يوفر عزم دوران سلسًا وقويًا.

أجهزة الاستشعار الذكية: تراقب انحرافات سمك الورقة وتغيرات الصلابة في الوقت الفعلي.

برنامج التعويض الآلي: يضمن اتساق المعالجة بدءًا من مكونات اليخوت الصغيرة وحتى صفائح الناقلات الكبيرة.

إن الثني البارد للمعادن هو عملية دقيقة تجمع بين ميكانيكا المواد وتكنولوجيا CNC. من خلال اختيار آلة الثني البارد المناسبة واستخدام خطوات المعالجة العلمية، يمكن للشركات تحسين دقة التشكيل وجودة السطح لمنتجاتها بشكل كبير مع ضمان أداء المواد.

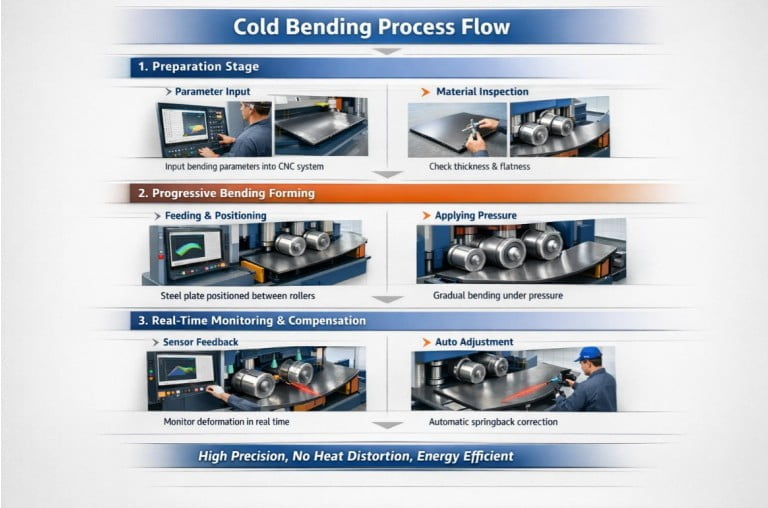

ما هو تدفق عملية الانحناء البارد؟

في التصنيع الحديث، أصبحت آلات الثني على البارد من المعدات الأساسية في بناء السفن، وبناء الهياكل الفولاذية، وغيرها من المجالات. بالمقارنة مع العمليات التقليدية، أصبح الانحناء على البارد، بفضل دقته العالية وحمايته لخصائص المواد، الطريقة المفضلة لمعالجة ألواح الفولاذ البحرية بسمك 6 إلى 50 مم.

1. مرحلة الإعداد: إدخال المعلمات وفحص المواد

الخطوة الأولى في الانحناء البارد تبدأ بالرقمنة. يحتاج المشغلون أولاً إلى إدخال معلمات الانحناء في نظام التحكم PLC لآلة الثني البارد CNC وفقاً لرسومات التصميم.

فحص المواد:

التحقق من سمك وقوة الخضوع والتسطيح الأولي للوحة الفولاذ.

محاكاة العملية:

يحاكي نظام CNC المتقدم عملية الثني مسبقًا، ويحسب التشوه المرن للمعدن وقيمة الارتداد المتوقعة، مما يضع الأساس للمعالجة الدقيقة.

2. المرحلة الأساسية: تشكيل الانحناء التدريجي

هذه هي الخطوة الأساسية لعملية الثني على البارد، والتي يتم تحقيقها بشكل رئيسي من خلال البثق الفيزيائي لآلة الثني على البارد.

التغذية وتحديد المواقع:

يتم تغذية اللوحة الفولاذية بين بكرات المعدات. تستخدم هذه المعدات عادةً ترتيبًا متماثلًا لثلاث أو أربع بكرات لضمان الضغط الموحد.

تطبيق الضغط:

مدفوعة بمحرك مؤازر، تتحرك بكرات العمل إلى الأسفل، مما يطبق ضغطًا تدريجيًا على اللوحة الفولاذية. تنتقل المادة المعدنية تدريجيًا من الحالة المرنة إلى حالة التشوه اللدن.

التحكم في الارتباط متعدد المحاور:

بالنسبة للألواح الزائدية المعقدة، تستخدم المعدات وصلة متعددة المحاور لضبط زاوية ميل الأسطوانة وسرعة التغذية بدقة، مما يسمح للوحة الفولاذية بتشكيل الانحناء المستهدف في مساحة ثلاثية الأبعاد.

3. المراقبة في الوقت الحقيقي والتعويض التلقائي:

أثناء عملية الثني، يقوم نظام التغذية الراجعة في الوقت الحقيقي بمراقبة تشوه الورقة طوال الوقت. نظرًا لخصائص الزنبرك الخلفي الطبيعية للمعدن، يقوم النظام تلقائيًا بضبط ضغط كل بكرة بناءً على بيانات المستشعر لتعويض الزنبرك الخلفي.

يضمن هذا الضبط الذكي دقة تشكيل نهائي تبلغ ±0.5 مم/م، مما يضمن أن أبعاد الجزء تتوافق تمامًا مع التصميم.

4. المعالجة السطحية وفحص الجودة

الميزة الرئيسية للثني على البارد هي أن المادة لا تتأثر بالحرارة، وبالتالي منع تكون الترسبات الأكسيدية أو التشوه الحراري.

جودة السطح:

عادةً ما تحقق الألواح الفولاذية التي تتم معالجتها بواسطة آلة الثني الباردة جودة سطح بدرجة Sa2.5.

التحقق من الدقة:

يتم فحص الانحناء باستخدام القوالب أو الماسحات الضوئية بالليزر لضمان الظروف المثالية للحام الآلي اللاحق.

المزايا الهامة لعملية الانحناء البارد:

الخطية العالية: بالمقارنة مع الانحناء الساخن التقليدي، يمكن أن يؤدي الانحناء البارد إلى تحسين دقة الخطية بمقدار ثلاث مرات.

الحفاظ على الخواص الميكانيكية: نظرًا لأن تشوه البلاستيك يحدث في درجة حرارة الغرفة، فإن الهيكل الداخلي للوحة الفولاذ يظل ثابتًا، ولا تنخفض قوته.

الكفاءة العالية وتوفير الطاقة: يؤدي التخلص من الحاجة إلى المعدات ذات الاستهلاك العالي للطاقة مثل أفران التسخين إلى تقليل تكاليف الإنتاج بشكل كبير.

من الإدخال الرقمي إلى تشكيل الروابط متعددة المحاور والتعويض الدقيق للخلف، فإن عملية آلة الثني على البارد تجسد الذكاء وتوحيد معالجة المعادن الحديثة. لا تعمل هذه التكنولوجيا على تحسين جودة تصنيع كل شيء بدءًا من اليخوت الصغيرة وحتى ناقلات النفط الكبيرة فحسب، بل تعمل أيضًا على تعزيز التحول الأخضر للصناعات الثقيلة.
