ما هي مكونات الحفارة القاطعة؟

في بناء الموانئ الحديثة، وتجريف الممرات المائية، ومشاريع استصلاح الأراضي، كراكات الشفط القاطع ، بفضل قدراتها المتكاملة في مجال التجريف والنقل، أصبحت أصولًا وطنية لا غنى عنها.

I. نظام التجريف: مصدر الطاقة

الميزة الأبرز في الحفارة القاطعة هي نظام رأس القاطع الموجود في المقدمة.

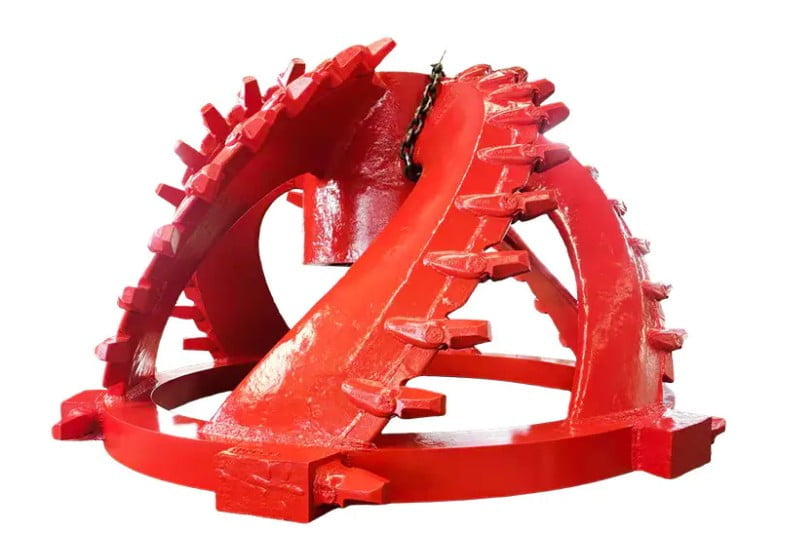

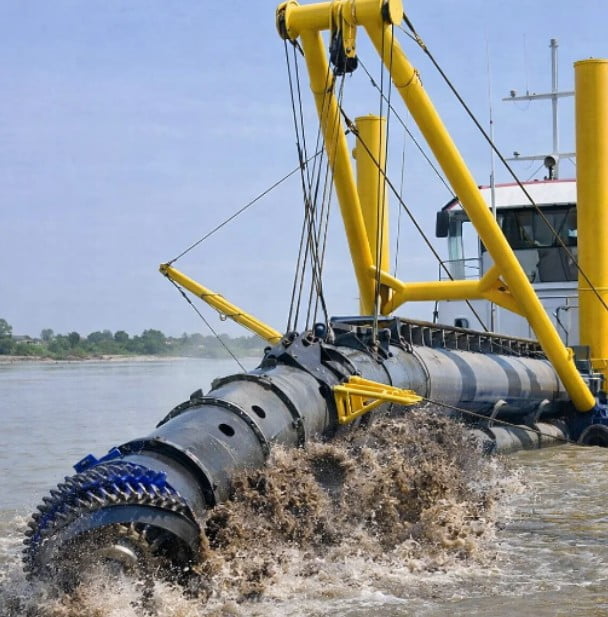

رأس القاطع

تقع في نهاية الجسر في مقدمة الهيكل، وهي تقطع التربة أو الصخور تحت الماء من خلال دوران عالي السرعة. إنه المفتاح لتحديد قدرة التجريف للكراكة.

وحدة محرك القاطع

تتكون عادةً من محرك هيدروليكي أو محرك كهربائي عالي الطاقة، مما يوفر عزم دوران قويًا لقطع المواد الصلبة في قاع البحر.

سلم

هذا عبارة عن ناتئ فولاذي ضخم يدعم رأس القطع وعمود القيادة ومضخة الطين تحت الماء. يتحكم رفعها وخفضها في عمق التجريف.

ثانيا. نظام النقل: جوهر نقل السوائل ونقل المواد المكسرة

يعتمد نقل الحجر المسحوق والطين من قاع البحر إلى الشاطئ على نظام تفريغ الطين القوي الحفارة الشفط القاطع .

مضخة نعرات

هذا هو قلب الحفارة ذات الشفط القاطع. يتم تقسيمها عادةً إلى مضخة طين تحت الماء (لزيادة تركيز الشفط) ومضخة طين داخل الهيكل (لتوفير ضغط التوصيل).

أنابيب الشفط وأنبوب التفريغ

يدخل الطين إلى جسم المضخة عبر أنبوب الشفط ثم يتم نقله لمسافات طويلة عبر خط أنابيب التفريغ المتصل بالمؤخرة.

المفاصل الكروية والخرطوم

وفي خط الأنابيب فوق الماء، تضمن هذه المكونات مرونة كافية في مواجهة الرياح والأمواج لمنع الكسر.

ثالثا. نظام تحديد المواقع والحركة الجانبية: ضمان الدقة أثناء التشغيل

لا تتحرك الحفارة القاطعة بشكل عشوائي أثناء التشغيل، بل تتأرجح بشكل إيقاعي مثل البوصلة.

نظام سبود

عادةً ما يتم تثبيت طائرتين للخدمة الشاقة في المؤخرة. تعمل البقعة الرئيسية كمركز دوران، حيث يتم إدخالها في الطين، بينما يتم استخدام البقعة المساعدة لحركة الخطوات.

الناقل سبود

تم تجهيز كراكات الشفط المتطورة بعربة هيدروليكية، مما يسمح للهيكل بالتحرك للأمام دون رفع الرواسب، مما يحسن بشكل كبير من استمرارية البناء.

الروافع الجانبية

تتحكم هذه في تأرجح الهيكل الأيسر والأيمن حول المسامير عبر كابلات السحب والميناء والميمنة، مما يتيح الحفر على شكل مروحة.

رابعا. نظام الطاقة والتحكم: الدماغ الذكي

محرك الديزل / مجموعة المولدات

يوفر الطاقة لجميع مضخات الطين والأنظمة الهيدروليكية وأماكن المعيشة.

نظام المراقبة المتكامل

تم تجهيز كراكات الشفط القاطعة الحديثة بنظام تحديد المواقع GPS، ومراقبة الإنتاج، ونظام التجريف التلقائي. يمكن للمشغلين التحكم بدقة في مسار التجريف والتركيز عبر شاشة تعمل باللمس في الكابينة.

إن فهم مكونات الحفارة ذات الشفط القاطع لا يساعدنا على فهم علم هندسة التجريف فحسب، بل يسهل أيضًا صيانة المعدات وتحسين الأداء بشكل أفضل. بدءًا من أسنان القطع القوية وحتى نظام التحكم الآلي المتطور، يعد كل مكون أمرًا بالغ الأهمية لتقدم المشروع وجودته.

مع التقدم التكنولوجي المستمر، سوف تتطور جرافات الشفط القاطعة المستقبلية نحو تجريف أعمق، ومسافات تفريغ أطول، وذكاء أكبر، مع الاستمرار في التألق في الهندسة البحرية.

ما هو مبدأ عمل الحفارة ذات الشفط القاطع؟

I. منطق العمل الأساسي للحفارة ذات الشفط القاطع

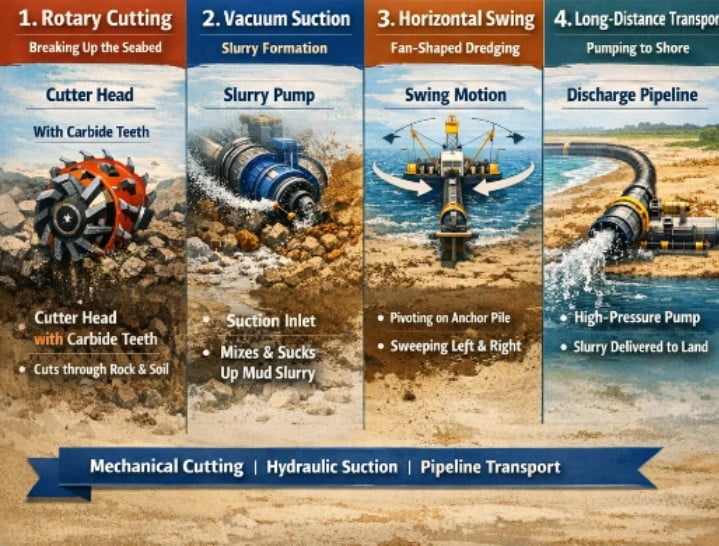

يمكن تلخيص مبدأ العمل الأساسي لحفارة الشفط القاطعة على النحو التالي: "القطع الميكانيكي، والرفع الهيدروليكي، والنقل عبر خطوط الأنابيب".

بعبارات بسيطة، يستخدم رأس القاطع الدوار في المقدمة لتفتيت التربة أو الصخور الموجودة في قاع البحر، وخلطها بالماء لتشكيل ملاط. تقوم مضخة الطين عالية الطاقة بعد ذلك بتوليد الشفط الفراغي، وسحب الملاط إلى الداخل ونقله عبر خط أنابيب التفريغ إلى الشاطئ أو موقع التخزين المحدد.

ثانيا. تفصيل الخطوات الرئيسية: الرحلة من قاع البحر إلى الشاطئ

1. القطع الدوار: تفتيت المادة السفلية

في بداية التشغيل، يتم خفض الجسر الموجود في مقدمة الحفارة ذات الشفط القاطع. يدور رأس القاطع الدوار الموجود في نهاية الجسر بسرعة عالية، ويتم تشغيله بواسطة المكونات الهيدروليكية أو الكهربائية. تعمل أسنان الكربيد الموجودة على رأس القاطع، مثل الأسنان العملاقة، على قطع وتكسير الطين الصلب والحصى وحتى الصخور الصلبة.

2. الشفط الفراغي: تشكيل الملاط

أثناء دوران رأس القاطع، يبدأ تشغيل منفذ الشفط الموجود خلفه. بالاعتماد على الضغط السلبي الناتج عن مضخة الطين (أو مضخة الطين تحت الماء) داخل الهيكل، يتم خلط التربة المكسورة ومياه البحر المحيطة بسرعة في ملاط ​​عالي التركيز، والذي يتم بعد ذلك امتصاصه في خط أنابيب مدخل الملاط.

3. التأرجح الجانبي: الحفر على شكل مروحة

الحفارة ذات الشفط القاطع لا تعمل في خط مستقيم. بدلاً من ذلك، تستخدم كومة فولاذية كمركز، وتستخدم رافعتين جانبيتين لسحب الكابلات الفولاذية، مما يتسبب في تأرجح الهيكل إلى اليسار واليمين في حركة على شكل مروحة. تضمن هذه العملية "التي تشبه البوصلة" سطحًا سفليًا مسطحًا وكاملًا.

4. النقل لمسافات طويلة: رفع الضغط

يتم ضغط الملاط الممتص بواسطة مضخة عالية الطاقة داخل الهيكل. ومن خلال الاستفادة من ضغط التفريغ القوي، يتم نقل الملاط لمسافات طويلة من خلال خطوط أنابيب التفريغ المغلقة (بما في ذلك الأنابيب العائمة، والأنابيب الغاطسة، وأنابيب الشاطئ)، حيث تصل إلى مسافات تصل إلى عدة كيلومترات، مما يحقق "استصلاح الأراضي" بشكل مباشر.

ثالثا. لماذا تعتبر كراكات الشفط القاطعة هي الأكثر كفاءة؟

باعتبارها نوع السفينة المفضل لمشاريع التجريف، تشمل مزاياها ما يلي:

• التشغيل المستمر: على عكس الكراكات ذات قادوس الشفط أو الإمساك، فإن كراكات الشفط القاطعة تلغي الحاجة إلى النقل ذهابًا وإيابًا؛ يحدث التجريف والتفريغ في وقت واحد، مما يؤدي إلى كفاءة عالية للغاية.


• إمكانية تطبيق واسعة: سواء كنت تتعامل مع الرمال السائبة أو الصخور عالية القوة، فإن رأس القطع المناسب يمكن أن يكون كافيًا.


• صديقة للبيئة ودقيقة: مسار التجريف المتحكم فيه يقلل من إزعاج المياه المحيطة ويسمح بالتحكم الدقيق في العمق.



إن فهم مبدأ عمل جرافات الشفط القاطعة لا يسمح لنا فقط بالإعجاب بجمال الصناعة الحديثة، بل يسلط الضوء أيضًا على دورها الحاسم في توسيع الموانئ، وصيانة الممرات المائية، واستصلاح الأراضي. وباعتباره جهاز تجريف دقيق ومتكامل للغاية، فإنه يمثل قمة معدات الهندسة البحرية المعاصرة.

لماذا يُطلق على رأس القاطع اسم "أسنان" الحفارة ذات الشفط القاطع؟

في مشاريع التجريف واسعة النطاق، تُظهر جرافات الشفط القاطعة كفاءة بناء مذهلة. من الناحية الهيكلية، توفر مضخة الطين ضغط "نبض القلب" الذي يحافظ على تشغيل النظام، في حين أن رأس القاطع، الموجود في مقدمة جسر العمل، هو "المخالب" و"الشفرة الحادة" لنظام التجريف بأكمله.

I. "المنهي" للمواد ذات القاع الصلب

إن قدرة الحفارة ذات الشفط القاطع على التعامل مع الظروف الجيولوجية المختلفة، من الرمال السائبة إلى الصخور الصلبة، تعتمد كليًا على "أسنانها" الحادة.

قوة القطع الميكانيكية: مدفوعة بمحرك عالي الطاقة أو نظام هيدروليكي، فإن رأس القطع يولد عزم دوران هائل. أثناء الدوران، تعمل المقاعد المسننة وأطراف رأس القاطع بشكل مباشر على الجزء السفلي، مما يؤدي إلى تكسير طبقات التربة الكثيفة والطين الصلب وحتى الجرانيت.

هارد روك باستر: بدون رأس القاطع، لا تستطيع جرافات الشفط العادية التعامل مع المواد الصلبة السفلية. هذه "الأسنان" بالتحديد هي التي تسمح للجرافات الماصة القاطعة "باختراق الجبال" في مشاريع استصلاح الأراضي، وسحق العوائق الموجودة تحت الماء مباشرة.

ثانيا. بناء الأسنان القاطعة: النخبة المسلحة للأسنان

لماذا يطلق عليهم "الأسنان"؟ ليس فقط بسبب موقعها في المقدمة، ولكن أيضًا لأن بنيتها تشبه إلى حد كبير بنية الأسنان:

مادة قوية للغاية: لتحمل التآكل الشديد للغاية، تُصنع أسنان القطع عادةً من سبائك فولاذية عالية القوة، وأحيانًا تكون مطعمة بسبائك صلبة. وهذا يضمن أن "الأسنان" لن تنكسر أو تتآكل بسهولة عند مواجهة صخور قاع البحر.

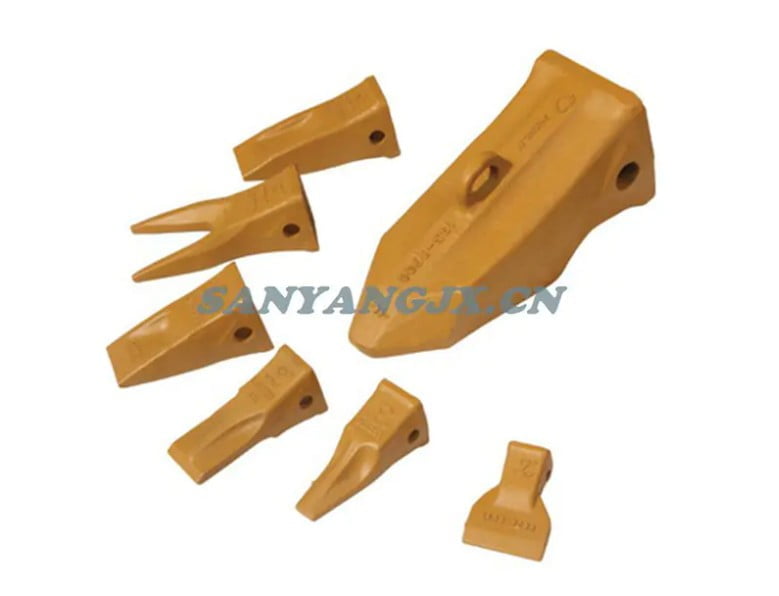

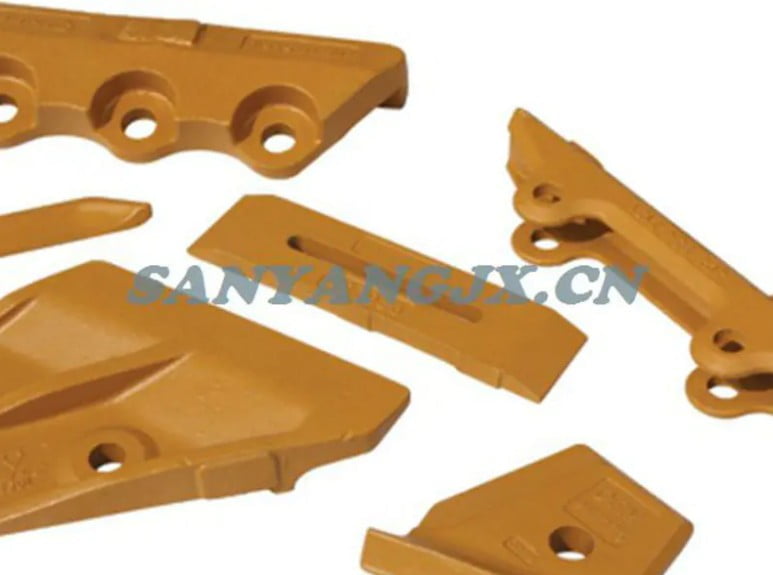

تصميم قابل للاستبدال: تمامًا كما يمكن لطبيب الأسنان أن يملأ الأسنان، فإن أطراف الأسنان القاطعة هي مواد استهلاكية قابلة للاستبدال. بالنسبة للتكوينات الجيولوجية المختلفة (مثل الطمي والرمال الكثيفة والصخور المتأثرة بالعوامل الجوية)، سيستبدل المهندسون "الأسنان" بأشكال مختلفة لتحقيق كفاءة التجريف المثلى.

شكل متعدد الوظائف: الأسنان على شكل إزميل مناسبة لنحت الصخور الصلبة، بينما الأسنان المتطورة مناسبة لقطع الطين. يضمن هذا التنوع مرونة جرافات الشفط القاطعة في ظروف العمل المعقدة.

ثالثا. كيف يحدد القاطع كفاءة التشغيل؟

تركيز الطين: يؤثر تأثير القطع للقاطع بشكل مباشر على تركيز الطين في منفذ الشفط. كلما كان القطع أكثر دقة، كلما زاد محتوى المواد الصلبة في الطين المختلط، وأصبحت كفاءة النقل أقوى.

حفر الخنادق بدقة: بالاعتماد على الموضع الدقيق والتذبذب لرأس القاطع، يمكن للكراكة الماصة القاطعة قطع منحدرات القناة جراحيًا التي تلبي متطلبات التصميم.

رابعا. الاتجاه الذكي: أسنان ذات "دماغ"

مع التقدم التكنولوجي، أصبحت "أسنان" جرافات الشفط الحديثة أكثر ذكاءً.

الضبط التلقائي: يمكن لأنظمة المراقبة الذكية ضبط سرعة رأس القاطع في الوقت الفعلي بناءً على مقاومة التكوين، مما يمنع الضرر الناتج عن الحمل الزائد ويقلل بشكل كبير من استهلاك الطاقة.

مراقبة التآكل: تراقب المستشعرات تآكل أطراف الأسنان، وتصدر تذكيرات بديلة قبل فشل "الأسنان"، لتجنب مخاطر التوقف عن العمل.

ما هي الاعتبارات المتعلقة بالمواد وتصميم أسنان رأس القاطع؟

I. روح المواد: كيف يمكن إيجاد التوازن بين الصلابة والمتانة؟

بيئة عمل الأسنان القاطعة قاسية للغاية، ولا تواجه تأثيرات عالية الكثافة فحسب، بل تواجه أيضًا تآكلًا احتكاكًا طويل الأمد. لذلك، اختيار المواد هو سر أساسي.

سبائك فولاذية عالية القوة: تستخدم معظم أسنان القطع ذات الجودة العالية سبائك فولاذية خاصة عالية الكروم والنيكل. تخضع هذه المادة لعملية معالجة حرارية دقيقة، مما يحقق صلابة عالية لمقاومة التآكل وصلابة عالية لمنع الكسر الهش عند الاصطدام بالصخور الصلبة.

تراكب السبائك الصلبة: في ظل ظروف التآكل العالية للغاية، سيقوم المهندسون بتراكب السبائك الصلبة أو ترصيع فولاذ التنغستن عند أطراف الأسنان. يؤدي هذا النهج "المسلح بالأسنان" إلى زيادة عمر تآكل أسنان القاطع عدة مرات مقارنة بالمسبوكات العادية.

تصميم المواد ذاتية الشحذ: تتيح عمليات التصنيع عالية الجودة لأسنان القطع أن تحافظ على شكل حاد نسبيًا أثناء التآكل، وهي خاصية تُعرف باسم "الشحذ الذاتي"، والتي تقلل بشكل كبير من استهلاك الطاقة لجرافات الشفط القاطعة.

ثانيا. براعة التصميم: حلول "مخصصة" لتشكيلات مختلفة

ليست كل الأسنان القاطعة تبدو متشابهة. اعتمادًا على الظروف الجيولوجية، قام مصممو مكونات الحفارة بتطوير أشكال أسنان مختلفة:

الأسنان الإزميلية: حادة الشكل، تشبه الإزميل. يستخدم بشكل أساسي لحفر الصخور الصلبة أو الصخور المعرضة للعوامل الجوية، وتفكيكها من خلال الضغط المركز عند نقطة واحدة.

الأسنان المضيئة: واسعة الحواف، تشبه المجرفة. هذا التصميم هو الأنسب لحفر طبقات الطين أو الرمل السائبة، وهو قادر على قطع مساحات كبيرة من التربة مثل الزبدة، مما يزيد الإنتاج بشكل كبير.

الأسنان القياسية: موازنة قدرات القطع والتأثير، ومناسبة للتكوينات الجيولوجية المختلطة المعقدة.

ثالثا. هيكل مبتكر: نظام استبدال سهل الاستخدام

نظرًا لأن أسنان القطع هي أجزاء مستهلكة، فإن تصميمها الهيكلي يجب أن يأخذ في الاعتبار كفاءة البناء.

التصميم المنفصل: غالبًا ما تستخدم جرافات الشفط الحديثة هيكلًا منقسمًا من "طرف الأسنان ذو قاعدة الأسنان". عندما تتآكل "الأسنان"، يمكن للعمال استبدال طرف السن بسرعة باستخدام دبوس قفل خاص دون قطع رأس القاطع بالكامل، مما يوفر وقت توقف كبير لمشاريع التجريف.

التصميم الهيدروديناميكي: يأخذ تصميم أسنان القطع أيضًا في الاعتبار سيولة الملاط. يقلل الشكل المصمم علميًا من مقاومة الدوران، مما يسهل على الملاط الدخول إلى أنبوب الشفط، وبالتالي زيادة تركيز الشفط لمضخة الملاط.

كيف تحافظ الحفارة ذات الشفط القاطع على موقعها أثناء البناء؟

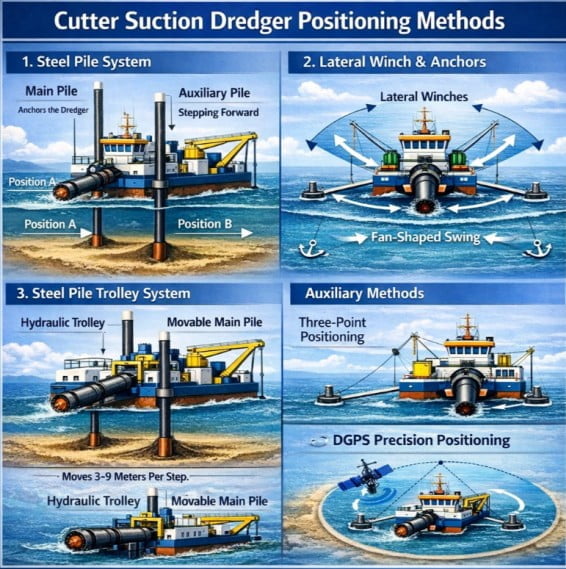

1. نقطة الدعم الأساسية: نظام الأكوام الفولاذية

هذه هي طريقة تحديد الموقع الأساسية لجرافات الشفط القاطعة. عادةً ما يتم تركيب أكوام فولاذية ضخمة، تخترق الهيكل عموديًا، في المؤخرة.

الركيزة الرئيسية: أثناء البناء، يتم خفض الركيزة الرئيسية عموديًا وإدخالها بعمق في طين قاع البحر. مثل "إبرة" البوصلة، فإنها تثبت الهيكل بقوة على سطح الماء، وتعمل كمركز دوران لحركة التجريف الجانبية للسفينة بأكملها.

الخوازيق المساعدة: تستخدم في المقام الأول لاستبدال الأكوام "المدرجة". عندما يتم حفر منطقة على شكل مروحة وتكون هناك حاجة إلى مزيد من التقدم، يتم خفض الركيزة المساعدة إلى موضع ثابت، بينما يتم رفع الركيزة الرئيسية وتحريكها للأمام. تعمل الركيزتان بالتناوب، مما يسمح للكراكة بالتحرك للأمام بدقة، مثل "المشي بالعكازين".

2. الجر الآلي: الونش الجانبي والمثبتات الجانبية

يتم نشر اثنين من المراسي الجانبية قطريًا للأمام من كلا جانبي الحفارة.

من خلال مناورة الروافع الجانبية على الحفارة وإطلاق الكابلات الفولاذية على كلا الجانبين، تتأرجح الحفارة بنمط على شكل مروحة، وتسحب القوس يسارًا ويمينًا حول الكومة الرئيسية.

يشكل هذا التصميم "كومة واحدة ومثبتين" نظام دعم مثلثي مستقر للغاية، مما يضمن عدم تأرجح الحفارة بعنف بسبب قوى رد الفعل عند قطع الصخور الصلبة.

3. التكوين المتطور: نظام عربة الركائز الفولاذية

تم أيضًا تجهيز كراكات الشفط الكبيرة أو المتقدمة (مثل "Tianjing") بعربات أكوام فولاذية.

المبدأ: لا يتم تثبيت الركيزة الرئيسية مباشرة على الهيكل، بل يتم تركيبها على عربة متحركة هيدروليكيًا.

الوظيفة: مع إدخال الركيزة الرئيسية في التربة وثباتها، يمكن للأسطوانات الهيدروليكية دفع الهيكل بأكمله للأمام (عادة بمقدار 3 إلى 9 أمتار). وهذا يعني أن السفينة يمكنها الحفر بشكل مستمر دون استبدال الركائز بشكل متكرر، مما يحسن بشكل كبير من استقرار تحديد المواقع وكفاءة البناء.

4. الطرق المساعدة: تحديد المواقع ثلاثي النقاط وDGPS

تحديد المواقع بثلاث نقاط: في ظل ظروف معينة، بالإضافة إلى الركائز الفولاذية، يتم استخدام المراسي الخلفية أو الجانبية لتشكيل نظام تحديد المواقع متعدد النقاط للتعامل مع التيارات القوية أو الأمواج الشديدة.

تحديد المواقع المكانية: تم تجهيز جرافات الشفط الحديثة بنظام DGPS (نظام تحديد المواقع العالمي التفاضلي) وأجهزة استشعار مختلفة لمراقبة الموقع الدقيق للهيكل بالنسبة للقناة المصممة في الوقت الفعلي، مع التحكم في الأخطاء عادةً على مستوى السنتيمتر.

يكمن سر استقرار الحفارة ذات الشفط القاطع في "استخدام الكومة كمحور والمرساة كقوة". توفر الأكوام الفولاذية دعمًا رأسيًا قويًا، بينما يوفر المرساة الأفقية تحكمًا أفقيًا دقيقًا. والجمع بين الاثنين يجعل هذا الحفارة الشفط القاطع مستقر مثل جبل تاي في الأمواج المتصاعدة.
