كيف تتماشى مع قوات التحالف اختيار المفاصل والصيانة للكراكات بشكل مباشر على تنسيقات الملفات المضغوطة？

في عمليات الحفر، المفاصل الدوارة تعمل كمكونات دوارة أساسية تربط خطوط أنابيب توصيل الطين وتفريغه، حيث يحدد أدائها بشكل مباشر الكفاءة التشغيلية الشاملة للسفينة وسلامة نظام خطوط الأنابيب. إجماع الصناعة الحالي هو ذلك تطورت استراتيجيات اختيار وصيانة المفاصل الدوارة من "الكفاية الوظيفية" إلى "المطابقة الدقيقة حسب ظروف التشغيل" . مع استمرار نمو أحجام مشاريع التجريف العالمية، وزيادة أعماق التشغيل، وتشديد المعايير البيئية، أصبحت التطورات التكنولوجية في المفاصل الدوارة عبر ثلاثة أبعاد - قدرة الضغط، ومتانة الختم، وكفاءة التفكيك السريع - نقاط اختراق حاسمة لأساطيل التجريف التي تسعى إلى خفض التكلفة ومكاسب الإنتاجية.

تحديد المواقع الوظيفية والمبادئ الفنية للمفاصل الدوارة في أنظمة خطوط أنابيب التجريف

يجب أن تتعامل سفن التجريف في نفس الوقت مع التغيرات المعقدة في حالة البحر وجيولوجيا الطبقة الرسوبية المتنوعة أثناء العمليات. تكمن الوظيفة الأساسية للمفاصل الدوارة في توفيرها التعويض الزاوي ثنائي الاتجاه في كلا الاتجاهين الرأسي والأفقي، مما يمكّن خطوط أنابيب الطين من الحفاظ على تدفق مستقر في ظل ظروف دوران السفن، وتقلبات المد والجزر، وتموجات تضاريس قاع البحر - مما يمنع تركيز الإجهاد أو تدهور معدل التدفق الذي قد ينتج عن وصلات خطوط الأنابيب الصلبة.

آلية التعديل السريع لهيكل الكرة والغدة الدوارة

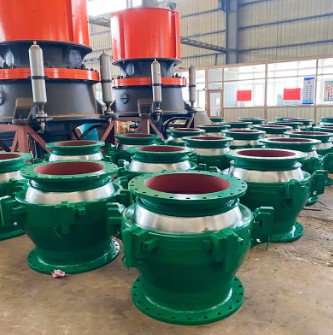

تستخدم المفاصل الدوارة تصميمًا متشابكًا بين الكرة الدوارة والقاعدة، لتحقيق ذلك التعديل الزاوي السريع والقفل من خلال دوران الغدة. تتجلى مزايا هذا الهيكل على مستويين:

• أثناء ظروف الطوارئ أو عمليات استبدال الأنابيب، يمكن للمشغلين إكمال فصل أنبوب توصيل الطين وإزالته من الداخل دقائق عن طريق تدوير الغدة، مما يقلل بشكل كبير من وقت التوقف عن العمل غير التشغيلي
• تتميز بمفاصل دوارة بأقطار وزوايا مختلفة قابلية التبادل مما يتيح الاتصال والفصل المرن بين مجموعات الأنابيب المتعددة للتكيف مع تعديلات توجيه خطوط الأنابيب المتكررة المطلوبة في مشاريع التجريف

من منظور ديناميكيات الموائع، يجب أن يضمن تصميم قناة التدفق الداخلي للمفاصل الدوارة بقاء فقدان سرعة تدفق الطين في حدود 5% حتى في أقصى زوايا الانحراف؛ وإلا، سيتم تقليل إنتاج التجريف بشكل مباشر وتسريع تآكل خطوط الأنابيب.

تعد تقييمات الضغط وأنماط الاتصال هي معلمات القرار الأساسية للاختيار

يرتبط معدل ضغط الوصلة الدوارة ارتباطًا مباشرًا بظروف التشغيل المطبقة ومواصفات المواد. تغطي المنتجات السائدة الحالية نطاقات ضغط متعددة من من 1 ميجا باسكال إلى 3 ميجا باسكال وما فوق ، مع تقييمات مختلفة تتوافق مع سماكة الجدار المختلفة، ومواد الختم، وعمليات معالجة سطح الكرة.

المراسلات بين تقييمات الضغط وسيناريوهات التطبيق النموذجية

إذا كان معدل الضغط المحدد منخفضًا جدًا، فسوف تعمل موانع التسرب على تسريع الفشل تحت تآكل الطين عالي الضغط، مما يؤدي إلى التسرب المتكرر. إذا كان التصنيف مرتفعًا بشكل مفرط، فستؤدي إلى زيادة غير ضرورية في الوزن وتكرار التكلفة. القاعدة التجريبية هي اختيار تصنيف الضغط المقنن عند 1.2 إلى 1.3 مرة الحد الأقصى الفعلي لضغط العمل، مع هامش مخصص لتدهور الضغط بعد تآكل الختم.

تحدد أنماط الاتصال ونماذج التثبيت كفاءة التكيف الميداني

تنقسم أنماط الاتصال المفصلي الدوار إلى شكلين رئيسيين: نوع الغدة ونوع انسحب ، مع أنماط التركيب التي تغطي اتصال الحافة والتثبيت الملحوم. مجموعات مختلفة تناسب الظروف الميدانية المختلفة واستراتيجيات الصيانة.

حدود التطبيق بين وصلات الغدة والانغلاق

تحقق وصلات الغدة قفلًا سريعًا للكرة وإطلاقها من خلال دوران الغدة دون الحاجة إلى أدوات إضافية، مما يجعلها مناسبة بشكل خاص للظروف التي تتطلب ذلك التفكيك المتكرر - مثل عمليات التدوير متعددة الأنابيب أو سيناريوهات الإصلاح في حالات الطوارئ. عيبها هو أنه في ظل بيئات الاهتزاز المستمر، قد يتحلل التحميل المسبق للغدة تدريجيًا، مما يتطلب فحصًا منتظمًا لحالة التثبيت.

على العكس من ذلك، تستخدم الوصلات المثبتة بمسامير مسامير عالية القوة لقفل الكرة والقاعدة بشكل صارم، مما يوفر موثوقية اتصال أعلى تحت عالية الاهتزاز، وعزم الدوران العالي الظروف. ومع ذلك، فإن تفكيكها يتطلب أدوات متخصصة، مع وقت استبدال أنبوب واحد عادةً 30% إلى 40% أطول من أنواع الغدة. لذلك، تعتبر الوصلات المثبتة بمسامير أكثر ملاءمة للعمليات المستمرة ذات الدورة الطويلة مع انخفاض تردد استبدال الأنابيب في مشاريع التجريف في المياه العميقة.

اختيار السيناريو بين الفلنجة والتركيب الملحوم

• تركيب شفة : يسهل التفكيك والاستبدال لاحقًا، وهو مناسب لتصميم قسم الأنابيب المعياري، وقادر على تقليل تكاليف صيانة دورة الحياة الكاملة بحوالي 15% إلى 20% . ومع ذلك، متطلبات تسطيح وجه الحافة عالية، ودقة التثبيت تؤثر بشكل مباشر على أداء الختم
• تصاعد ملحومة : يوفر صلابة هيكلية أعلى ومقاومة للتعب، ومناسب لترتيبات أقسام الأنابيب الدائمة أو شبه الدائمة. يجب التحقق من جودة اللحام من خلال الاختبارات غير المدمرة (مثل الفحص بالموجات فوق الصوتية أو الشعاعية) لضمان بقاء معدلات عيوب اللحام أقل من ذلك. 2%

يجب أن تتطابق مواصفات زاوية الانحراف بدقة مع سعة حركة السفينة

تحدد زاوية انحراف الوصلات الدوارة بشكل مباشر قدرتها على التعويض عن دوران السفينة وإزاحة خط الأنابيب. المواصفات القياسية الصناعية الحالية هي 15 درجة و 18 درجة التكوينات، مع الاختيار الذي يعتمد بشكل أساسي على درجات حالة البحر التشغيلية وامتداد خط الأنابيب.

في الأنهار الداخلية والمناطق الساحلية مثل خليج بوهاي ومصب نهر اليانغتسى، تكون حالات البحر معتدلة نسبيًا، حيث لا تتجاوز زوايا دوران السفينة عادةً 8° إلى 10° . يمكن أن تلبي الوصلات الدوارة بمواصفات انحراف 15 درجة متطلبات التعويض بينما تكون أكثر إحكاما وأخف وزنا في الهيكل. في مناطق البحار المفتوحة مثل بحر الصين الجنوبي أو بحر الصين الشرقي أو المحيط الهندي حيث تكون الحالات البحرية أكثر تعقيدًا، يمكن أن تصل لفة السفن إلى 12 درجة إلى 15 درجة ، يتفاقم بسبب انجراف خط الأنابيب من تيارات المد والجزر - مما يجعل مواصفات الانحراف بمقدار 18 درجة هي الخيار الأكثر حكمة.

من المهم بشكل خاص ملاحظة أن زوايا الانحراف الأكبر ليست بالضرورة أفضل. تعمل زوايا الانحراف المفرطة على زيادة الفجوة بين الكرة والقاعدة، مما يقلل من منطقة تحمل الضغط الفعالة لسطح التلامس المحكم، وفي ظل ظروف الضغط العالي، يزيد بالفعل من خطر التسرب. ولذلك، يجب أن تأخذ زوايا الانحراف الحد الأدنى من القيمة التي تلبي متطلبات تعويض الحركة ، موازنة المرونة مع موثوقية الختم.

تعد استراتيجية الصيانة وإدارة دورة الحياة عنصرًا أساسيًا في تقليل التكلفة الإجمالية للملكية

تركز أوضاع فشل المفصل الدوار في عمليات التجريف في ثلاث مناطق: فشل تآكل الختم، وتآكل سطح الكرة، وتخفيف إجهاد الغدة أو الترباس. يمكن أن يؤدي إنشاء استراتيجيات الصيانة المنهجية إلى زيادة متوسط الوقت بين حالات الفشل (MTBF) مقارنة بالطرق التقليدية 1200 ساعة لأكثر من 2000 ساعة .

نظام الصيانة الموصى به ثلاثي المستويات

1. التفتيش اليومي (لكل وردية) : الفحص البصري لحالة تثبيت الغدة أو الترباس، والاستماع إلى ضوضاء الاهتزاز غير الطبيعية، ومراقبة علامات تسرب الطين في المفاصل
2. الصيانة المجدولة (كل 500 ساعة تشغيل) : قم بتفكيك وفحص كميات تآكل الختم، وقياس خلوص الكرة إلى القاعدة، واستبدال مكونات الختم التي تصل إلى حدود التآكل، وإعادة تطبيق قفل عزم الدوران المحدد
3. الإصلاح الشامل (كل 3000 إلى 4000 ساعة أو سنويًا) : إجراء إصلاح لحام التراكب أو إعادة بناء الطلاء على الأسطح الكروية، واستبدال أنظمة الختم بأكملها، وإجراء التحقق من اختبار الضغط لضمان عدم وجود تسرب تحت الضغط المقدر لـ 30 دقيقة

بالإضافة إلى ذلك، يوصى بإنشاء أرشيفات دورة حياة كاملة للمفاصل الدوارة، وتسجيل بيانات التآكل من كل حدث صيانة، وأرقام دُفعات مكونات الاستبدال، ومعلمات حالة التشغيل. من خلال تراكم البيانات، نماذج الصيانة التنبؤية يمكن تطويرها تدريجيًا خصيصًا لأنواع معينة من الرواسب والمناطق البحرية، وتحويل الإصلاح التفاعلي إلى وقاية استباقية وزيادة ضغط فترات التوقف غير المخطط لها.

ثلاثة اتجاهات نهائية ل الكراكات قطب مشترك تطوير التكنولوجيا

من خلال تجميع التطور التكنولوجي الحالي والمتطلبات الهندسية، هناك ثلاثة اتجاهات تطويرية في المجال المشترك للجرافات الدوارة تستحق الاهتمام:

• ترقيات المواد : استخدام السبائك ذات الأسطح الصلبة أو تقنيات طلاء السيراميك لتعزيز مقاومة تآكل الكرة، بهدف إطالة عمر الخدمة في ظل ظروف التآكل العالية عن طريق 40% إلى 50%
• مراقبة ذكية : دمج أجهزة استشعار الضغط ودرجة الحرارة داخل المفاصل لنقل بيانات حالة الختم في الوقت الحقيقي إلى أنظمة التحكم المركزية للسفينة، مما يتيح الإنذار المبكر بالتسرب
• تصميم وحدات : توحيد القيادة وقابلية التبادل بين الغدد والكرات والقواعد ومكونات الختم لضغط وقت استبدال المكون الواحد من ساعات إلى أقل 30 دقيقة

بالنسبة لمديري أسطول التجريف، لا ينبغي النظر إلى اختيار وصيانة المفاصل الدوارة على أنها مجرد إدارة للمواد الاستهلاكية، بل يجب دمجها كحلقة واحدة في تحسين نظام خطوط الأنابيب بشكل عام. من خلال المطابقة الدقيقة لمعدلات الضغط، والاختيار العقلاني لأنماط التوصيل، والالتزام الصارم بدورات الصيانة، يمكن أن تتحول الوصلات الدوارة من "أجزاء التآكل" إلى العقد الاستراتيجية التي تضمن الاستمرارية التشغيلية والأداء الاقتصادي .
